Kör rå kallpressad rapsolja i din vanliga villapanna med olja
från TäbyPressen
Konvertera din vanliga brännare billigare kan det inte bli.
Inga ingrepp i brännaren eller justeringar behövs.
Köp frö och pressa själv. c:a 3:- liter

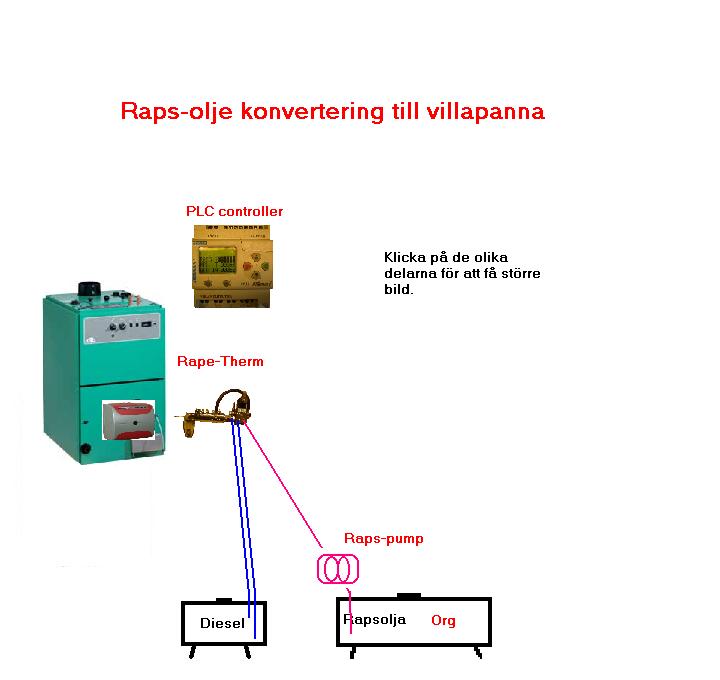

Kalkyl för att pressa rapsolja samt elda med rapsolja i villapanna.
Konvertera din vanliga oljebrännare till rå kallpressad rapsolja med en
konverteringsats från Skeppsta Maskin AB.
Alla oljepannor som använder eldningsolja dieselolja kan konverteras med
"Rape-Therm4" från Skeppsta Maskin AB
Genom "Raps-Therm" minskas viskositeten på de tjocka oljorna
till samma som mineraloljor så den kan förbrännas samt att pannan
alltid är uppvärmd före förbränning. De oljor som har hög flampunkt rapsolja
solrosolja mm har därmed god förbränning. Därigenom minskas sotningen i pannan
och munstycken. Slogan för eldning med rapsolja eller dieselmotor "HET OLJA
TILL HET PANNA GÖR DIG VARM"
Montera in en mindre tank för att starta pannan med vanlig eldningsolja. Den ordinarie tanken blir då rapsoljetank. Eller tvärtom i början för att lära sig tekniken. Viktigt att rapsoljan är väl sedimenterad för att hindra stopp på grund av sediment i brännarmunstycket.
24 volt DC "Rape-Therm"
samt PLC
med 3 st. sensorer som mäter temperaturer och oljenivå.
Vad jag säljer är Rapstherm4 pris 3990:-
PLC styrning med 3 st sensorer med mjukvara pris 4373:-
Dixel termostat för pannstyrning när brännaren ska starta och
stanna för
att lätt justera hysteres pris 900:-
Extra matarpump för rapsoljan 1050:-
Referensanläggning kan diskuteras .
Monteringsdetaljer montering , starttank, transformator från 220 volt AC till
12/24 volt DC , tillkommer.
PLC är förprogrammerad men att det går att ändra tider temperatur
parametrar med knappar på PLC av kund.
"Rape-Therm4" monteras nära oljebrännaren för att få så kort ledning.
Snabbare skiftning mellan rapsolja och eldningsolja.
Funktion:
PLC kontrollerar att det finns rapsolja i rapstanken. Finns det inte raps
i tanken kan aldrig rapsolja inkopplas eller uppvärmas.
PLC programmet klarar även skvalpfunktion i bränsletanken för att undvika
ofrivilliga växlingar Raps/eldningsolja.
Fördröjning på in och utsignal från nivåvakten är inställdbar. Såkallad
"skvalpfunktion" Mer nödvändigt i mobila tankar.
Oljebrännaren startar med vanlig eldningsolja via vattentermostaten eller Dixell http://www.oilpress.com/XR10Cmaj.jpg .
1 När temperaturen inne i pannan kommit upp till
rätt arbetstemperatur
(pannans innertemperatur förbränningsrum ) som
en sensor övervakar, kopplas
"RapeTherm4" eluppvärmning på. Om pannans
innertemperatur redan är i arbetstemperatur
kopplas "Rape-Therms4"
eluppvärmning direkt.
2 När rapsoljan i "RapeTherm4" är uppe
i +80 Gr C eller +100 Gr C skiftas 3/2-ventil till
rapsolja. Tid efter cirka 2
minuter.
Nu eldas det med varm rapsolja.
3 När vattentemperaturen i pannan kommit upp till
något max temperatur via pannans egen
termostat som ger impuls till PLC,
elvärmen slås av till "Raps-Therm4" och
skiftas till eldningsolja via 3/2 ventil
4 Brännaren går nu en kort stund "timer" på
eldningsolja samt stänger sedan av. För att få
eldningsolja, dieselolja i brännaren
5 När vattentemperaturen i pannan sjunkit till att
värmaren ska starta igen startas det på
eldningsolja igen.
Pumpen i brännaren har redan eldningsolja i sig
redan och startar lätt.
Nu fortsätter processen från punkt 1 igen. Denna funktion fungerar helat automatiskt genom styrning via PLC.
Alla inkopplingstemperaturer, tider, kan omprogrammeras i PLCn på
knapparna av kund, ej spärrat.
Enkel elmontering bara att koppla in till kopplingspunkterna på PLC.
PLC ingångar på Crouzet M2:
I2 Pannans termostat. Digital input DI
I4 Pannan överhettningstermostat DI
I5 Sensor från pannans inner temperatur. 0 till
10 volt Analog input AI
I6 Sensor från "Rape-Therm" 0 till 10
volt AI
I7 Sensor nivåvakt i rapstank. Kontrollerar om det finns raps
i tanken.DI
PLC utgångar:
O1 6/2 ventil för växling mellan raps/ eldningsolja även
ström till pump för eldningsolja Digital output DO
O2 Matarpump rapsolja. DO
O3 Oljebrännarens påslag. DO
O4 Uppvärmning för rapsolja i "Rape-Therm4" DO
Ta kontakt med Skeppsta Maskin AB 019-228005 för att diskutera referensanläggning
Controller 2.PLC Crouzet är 24 volt DC går att driva med enkel
batterielimiminator. c.a 5 watt
PLC Crouzet 3 givare , Tanknivå, Vattentemp, och
rapsoljetemp 12 eller 24 volt DC Pris 4373:-
http://www.oilpress.com/crouzet-plc-m2-2.JPG
RapsTherm4 har 12 volts glödstift från Biltema drar c.a 8 till 9 Amp
st. Totalt
36 Amp. Kabelarea minst 6 mm2. Reläer från Biltema
Det man ordnar lämpligast är bilbatteri som laddas kontinuerligt för att ge
ström till glödstiften på RapsTherm4.
Man ordnar lämpligast tanken från rapsolja som står högre än brännarpumpen .
Oljeledningen till pumpen kan viras runt på utgående vattenledning från
pannan. Man
värmer då upp rapsoljan före brännarpumpen. Naturligtvis kan man pumpa oljan
till brännarpumpen.
http://www.oilpress.com/cargo-070027-facet-3629674-us-pat-no5.JPG
12 volt
DC Pris 1050:-SEK
Pannan bör gå långa tider innan pannan stänger av. Lång hysteres 95
gr ned
till 70 gr . ev mindre munstycke för att få lång gångtid på rapsolja.
Detta kan lösas med en separat termostat Dixell som man sköter pannans
termostat med. Detta instrument visar pannans temperatur digitalt på
display. http://www.oilpress.com/XR10Cmaj.jpg
med sensor pris 900:-
Rapsoljan som är uppvärmd av vattentemperaturen går till 3/2 ventil 4mm
genomlopp som väljer raps eller dieselolja sedan till pannans pump. Sedan
går oljan vidare till RapsTerm4 som värmer upp oljan till önskad temperatur
vidare till brännarens munstycke.
Vid start går pannan på dieselolja. när sensorn på rökgaserna kommit upp
till önskad temperatur startar uppvärmningen på RapsTherm4 .Detta för att
tala om för PLC att brännaren är igång och att pannans förbränningsrum är
varmt för att kunna ta emot olja med hög flampunkt. När oljan kommit upp i
önskad temperatur kopplas rapsolja in via 3/2 ventil före brännares pump.
Sedan körs pannan upp till önskad temperatur som växlar till dieselolja som
sedan körs i några minuter eller önskad tid innan brännaren slås av.
Nu finns det dieselolja i brännaren för säker start nästa brännarcykel.
Nu sjunker pannanstemperatur till nästa brännarcykel.
Vad jag säljer är Rapstherm4 pris 3990:-
PLC styrning med 3 st sensorer med mjukvara pris 4373:-
Dixel termostat för pannstyrning när brännaren ska starta och
stanna för
att lätt justera hysteres pris 900:-
Extra matarpump för rapsoljan pris 1050:-
Ej montering eller monteringsdetaljer ingår.
Ingen garanti på funktion . Kund monterar med egen risk.
I början kan man blanda rapsoljan med diesel för att få säker gång innan allt
är intrimmat.
Garanti på detaljer 1 år.
Betalning före leverans.
Moms tillkommer
Execute raw kallpressad rapeseed oil in your commonly furnaces with oil from TäbyPressen
Convert your commonly
burner cheaper can it not become.
No operation in brännaren or adjustments is needed.
Purchase seed and press
self. about 3:- /litre Convert your commonly furnaces to raw cold
pressed rape seed oil with a conversion
from Skeppsta Machine LTD.
All furnaces that use fuel oil diesel oil can
be converted with "Rape-Therm4" from Skeppsta
Machine LTD
Convert your commonly furnace
to raw cold pressed rapeseed oil with
a conversion from Skeppsta
Machine LTD.
All furnaces that use fuel oil diesel oil
can be converted with "Rape-Therm4" from Skeppsta
Machine LTD
Through "Raps-Therm4"
grow less viscosity on the thick oils to the same that diesel
oils as the can burn plus
that the forehead
always is heated before combustion. The oils that has high flash point rapeseed
oil sunflower oil etc have thereby merry combustion. Thereby
grow less cokes in the
forehead and nozzles. Slogan for firing with rapeseed oil or "HOT
OIL TO HOT PAN DOES YOU WARM"
Mount in a less tank in order to start the forehead
with common fuel oil. The main the thought becomes then rapsoljetank. Or on the contrary at first in order to learn tekniken. Important that the
rape oil is too sedimented in order to
block stop because of sediment in furnace nozzles
24 volt DC
"Rape-Therm4" plus PLC with 3 st. sensors
that meter temperatures and oil level.
Price totally 11500:- + Vat Referens plant can discuss Part components sells
also.
Monting parts assembly , start tank, transformer from 220 somersault AC to 12/24 volt DC
, is added.
PLC is pre-programmed but that there goes that change times temperature
parameters with buttons on PLC of customer.
"Rape-Therm4" monunt
near boiler in order to get as short
pipe. Faster change between rapeseed oil
and fuel oil.
Function:
PLC controls check that there are rapeseed oil in raps oil in the tank. Exists it not colza in
the thought can never rapeseed oil start
or heat it up.
PlC the program manages also lapping in fuel tank to
avoid involuntary changes
Colza/fuel oil.
Delay on in and out signal from leval meter is parameter
. Lapping level in the tank "
More necessary in mobila thoughts.
The furnace starts with common fuel oil by water
thermostat
1 When the water temp inside the
forehead come up to correct working temp (boiler temp ) like a sensor
monitors switch (turn) on "Rape-Therms" electric heating on. If boiler inside
temp already is in working temp switch "Rape-Therms4" electric heating
directly.
2 When rape oil in
"RapeTherm4" is up in +80 Gr C or +100 Gr C changes 3/2-ventil
to rapeseed oil. Time after about 2 minutes.
Now burn it with warm rapeseed oil.
3 When water temp in
the forehead come up to something max temperature by boiler own thermostat that gives impulse to PLC,
el warm switch off to "Raps-Therm4" and changes to fuel oil by 3/2 valve
4 The furnace goes
now a short moment "time switch" on fuel oil plus closes then of. In
order to get fuel oil in the boiler
5 When the water temp in
the forehead sunk to that the furnace shall
start again, is started it on fuel oil again.
The pump in the boiler have already fuel oil in himself
already and starts easy.
Now continues process from dot 1 again. This function
works automatically through guiding by .
All switches temp , times, can programmes
in PLCn on the buttons of customer, don´t stoped.
Simple el mounting just that engage to the connection on PLC.
PLC Input ways on Crouzet M2:
I2 The furnace thermostat. Digitala input DI
I4 The forehead overheating thermostat DI
I5 Sensor from furnace
inside forward temperature. 0 to 10 somersault Analogous input AI
I6 Sensor from "Rape-Therm" 0 to 10
somersault AI
I7 Sensor level guard in rape tank . Controls the if there are colza in the
thought.DI
PLC Out ways:
O1 6/2 valve for alternation between colza/ fuel oil also stream to pump for
fuel oil Digitala output DO
O2 Pump from tank rape seed oil. DO
O3 Oil furnace increase. DO
O4 Heating for rapeseed oil in "Rape-Therm4" DO
With convertion from Skeppsta
Machine LTD can all oils burning
certainly in all furnaces.
Take connection with Skeppsta
Machine LTD 019-228005 in order to discuss referens plant
